Хирургический шаблон для имплантации зубов: как компьютер исключает ошибку хирурга
Хирург видит челюсть пациента насквозь ещё до операции, на экране компьютера, за несколько дней до визита в кресло. Хирургический шаблон переносит расчёт позиции каждого импланта из операционной, где ошибку не исправить, в программу, где план можно пересчитать одним кликом. К моменту укола анестезии решение уже принято. Хирургу остаётся только исполнить план.
Внимание! Это информационная статья, которая написана для ознакомления с проблемой, методами и современными подходами к лечению. Она подготовлена профессионалами, но назначать лечение должен врач, который обследует вас!
Раньше пациент, который боялся ошибки хирурга при имплантации, мог полагаться только на репутацию клиники и годы практики врача. Сегодня у него есть возможность увидеть план собственной операции ещё до кресла: на экране, в виде трёхмерной модели челюсти и точных цифр вместо интуиции хирурга.
Дальше разберём, как цифровое планирование превращается в физический хирургический шаблон, из чего его изготавливают и какие виды применяют в разных клинических ситуациях. Отдельно разберём точность метода и случаи, когда переплата за цифровой протокол окупается, а когда классическая имплантация справляется не хуже.
Содержание
- Что такое хирургический шаблон для имплантации зубов
- Как проходит цифровое планирование: путь от томографии до 3D-модели
- Изготовление шаблона: CAD/CAM, 3D-печать и материалы
- Виды хирургических шаблонов по опоре и протоколу сверления
- Трансгингивальная методика и точность: что стоит за словом навигационная имплантация
- Хирургический шаблон против классической имплантации: что меняется для пациента
- Кому подходит и кому не подходит имплантация по шаблону
- Что не рассказывают о хирургических шаблонах: пять нюансов до принятия решения
- Сколько стоит хирургический шаблон и из чего складывается цена
- От снимка до улыбки: что цифровое планирование меняет в решении об имплантации
Что такое хирургический шаблон для имплантации зубов

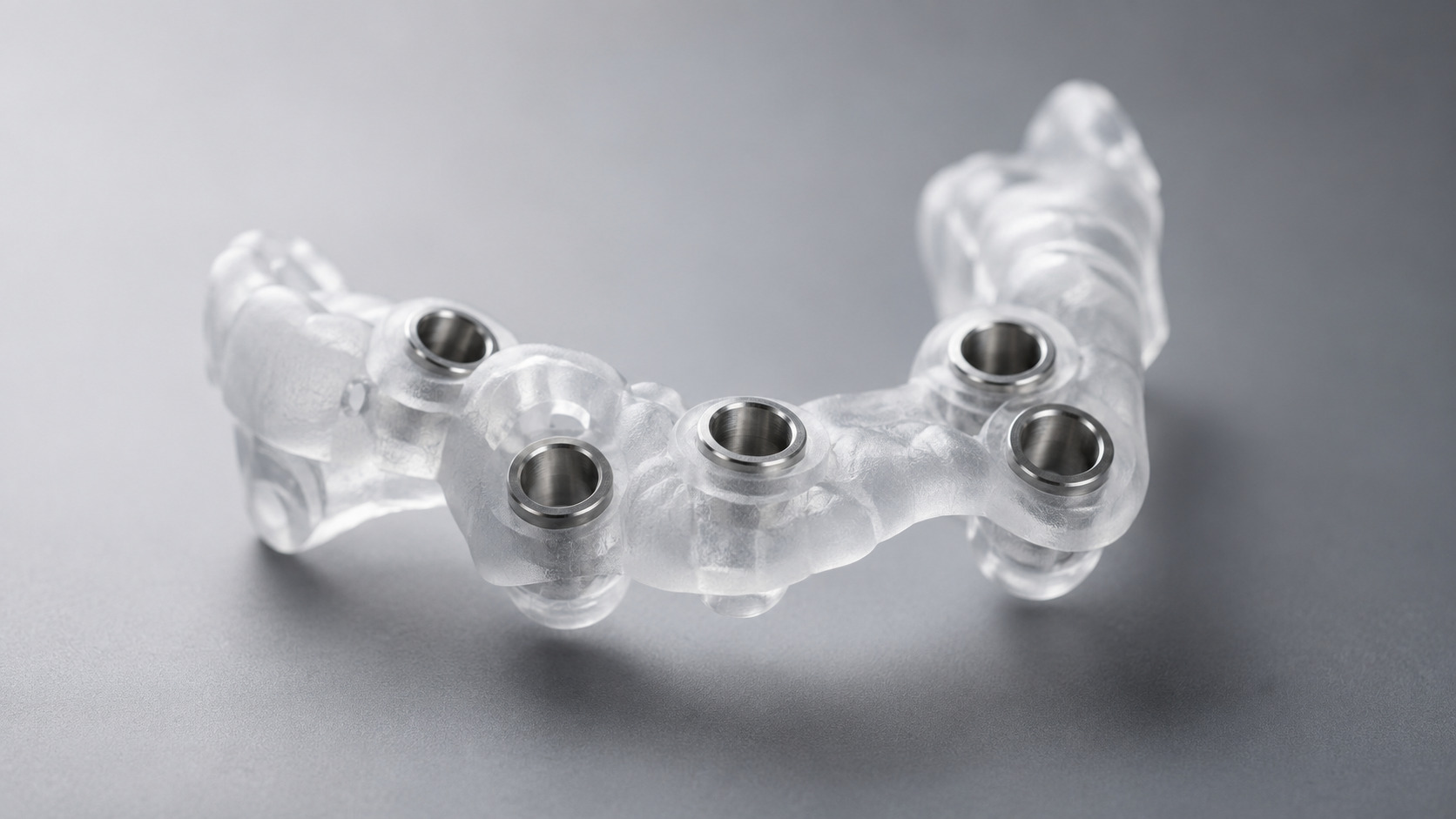

Хирургический шаблон для имплантации зубов переносит план виртуальной операции на реальную челюсть пациента. Индивидуальная капа с направляющими отверстиями задаёт хирургу точку, угол наклона и глубину сверления для каждого импланта. Отверстия рассчитывает компьютерная программа заранее, а капу изготавливают по слепку или цифровому скану конкретного человека.
Внутри отверстий закреплены титановые втулки, гильзы, которые ограничивают движение сверла и не дают ему уйти в сторону даже на десятую долю миллиметра. Траектория сверления повторяет виртуальный план с максимально возможной точностью.
Форма шаблона повторяет рельеф челюсти конкретного пациента: костных выступов, оставшихся зубов, слизистой оболочки. Одну и ту же конструкцию нельзя использовать для другого человека. Техник печатает или фрезерует новый шаблон под каждый клинический случай, опираясь на данные компьютерной томографии и внутриротового скана.
Сам шаблон остаётся только последним физическим этапом долгой цифровой цепочки. Прежде чем переходить к деталям планирования, разберемся в основах имплантации зубов. Что происходит, пока в лаборатории ещё не напечатали ни одной детали шаблона?
Как проходит цифровое планирование: путь от томографии до 3D-модели
Цифровое планирование определяет все ключевые параметры операции ещё до того, как хирург коснётся пациента. Врач выбирает позицию, длину и диаметр каждого импланта, наклон сверла и глубину погружения на экране в специализированной программе.
Классический протокол опирался на панорамный снимок и опыт хирурга, а точную позицию импланта врач определял руками уже в открытой ране. Цифровое планирование убирает этот момент импровизации. Программа накладывает друг на друга данные компьютерной томографии и скана зубного ряда, строит трёхмерную модель челюсти и проверяет план заранее, без единого разреза.
Весь процесс укладывается в три задачи: собрать данные о челюсти, совместить их в одной модели и рассчитать точное положение имплантов.
КЛКТ и сканирование полости рта: два слепка для одной модели

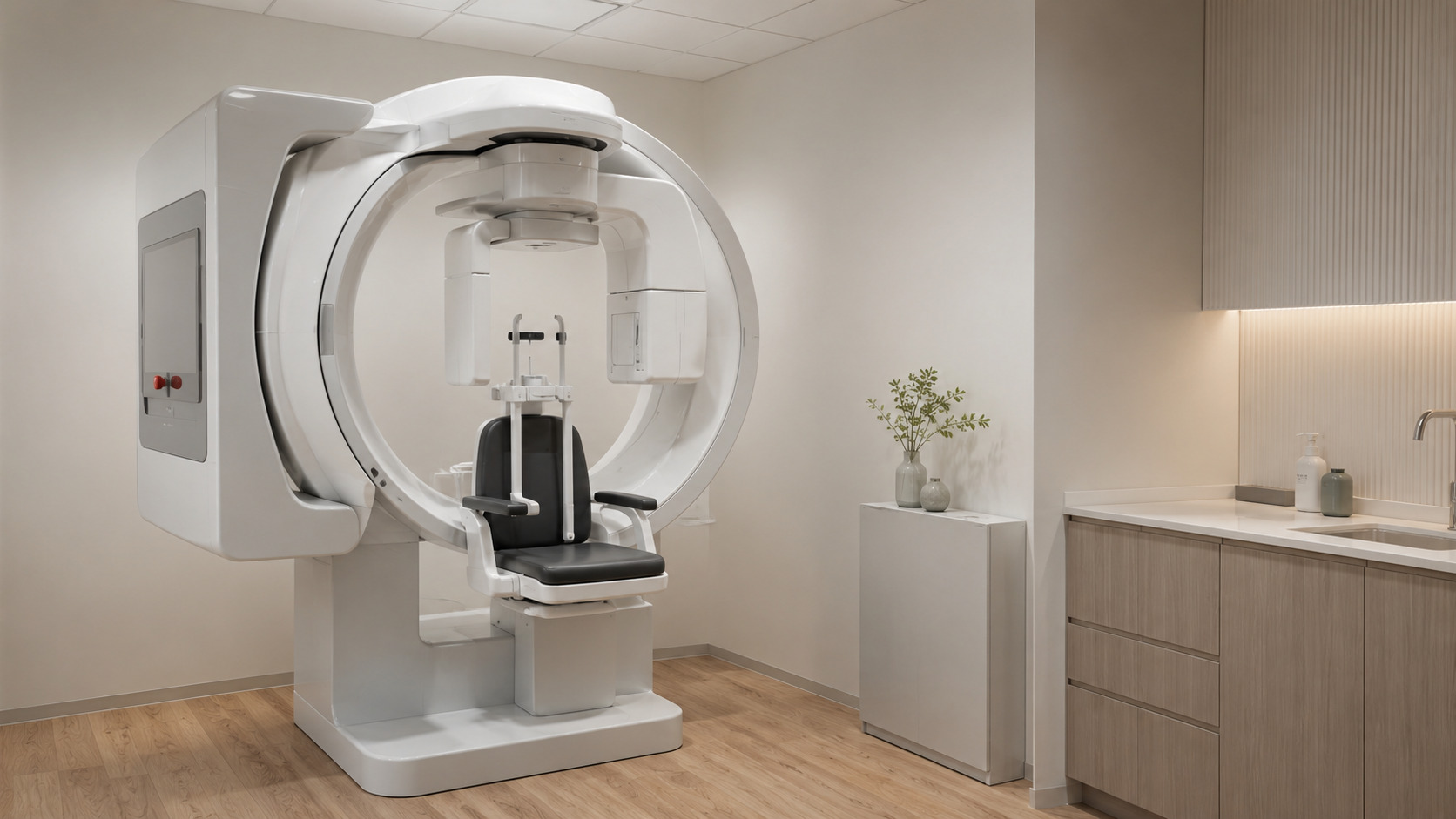

Компьютерное планирование начинается с конусно-лучевой компьютерной томографии, КЛКТ. Аппарат делает серию рентгеновских срезов и собирает из них объёмную модель костной ткани челюсти. На ней видны точная толщина кости, расположение нижнечелюстного нерва и дна гайморовой пазухи.
Вторые исходные данные даёт цифровой скан зубного ряда и мягких тканей. Внутриротовой сканер снимает форму дёсен, оставшихся зубов и слизистой за несколько минут, без слепочной массы и рвотного рефлекса, которым славится классический оттиск.
По отдельности КЛКТ показывает кость, а скан фиксирует только поверхность мягких тканей. Ни один из файлов сам по себе не даёт полной картины: кость видна без контура десны, десна без костной структуры под ней. Следующий шаг программы совмещает эти два файла в одну модель.
Программы для планирования: coDiagnostiX, NobelGuide и SimPlant
Совмещение начинается с регистрации: программа находит на КЛКТ и скане одинаковые ориентиры, обычно контур зубов, и через них выравнивает оба файла в общей системе координат. Ошибка в несколько градусов на этом шаге искажает весь дальнейший план, поэтому программа проверяет совпадение сразу по нескольким точкам.
Совмещение даёт единую трёхмерную модель, где видна и кость, и мягкие ткани, и контур будущих зубов одновременно. На этой модели хирург впервые видит челюсть пациента в объёме, а не в плоских рентгеновских срезах.
coDiagnostiX от Straumann Group решает эту задачу совмещения данных. Программа принимает неограниченное число сканов и позволяет планировать шаблон одновременно с ортопедической конструкцией, будущей коронкой или мостом, который встанет на импланты.
NobelGuide и NobelClinician от Nobel Biocare решают ту же задачу для имплантационной системы этого производителя. Программа привязана к геометрии конкретных имплантов Nobel и рассчитывает шаблон под их протокол сверления.
SimPlant от Dentsply работает похожим образом, но поддерживает сразу несколько имплантационных систем, а не одну, поэтому подходит клиникам, которые используют разные виды зубных имплантов.
Расчёт позиции, угла и глубины имплантата

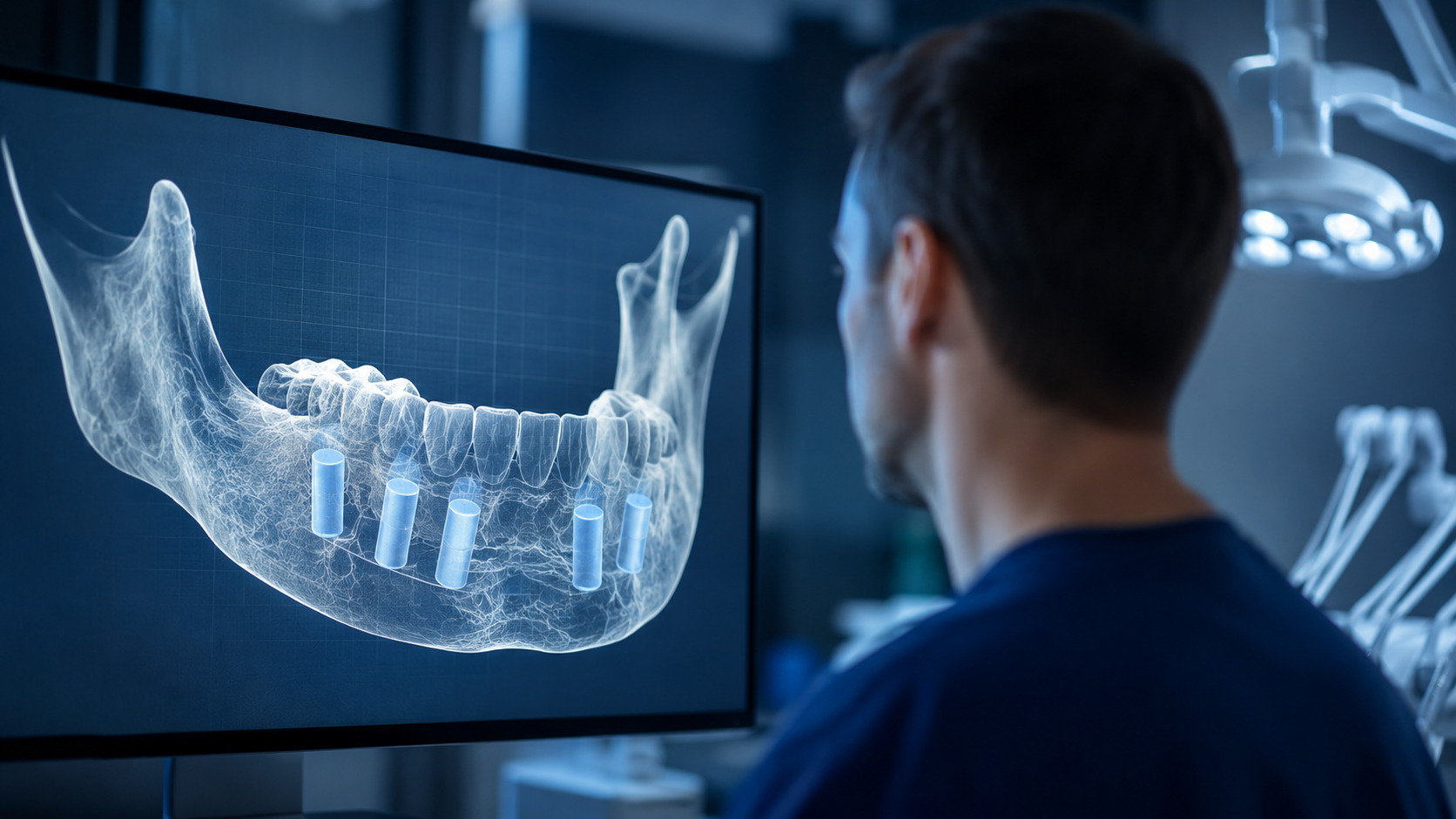

На готовой 3D-модели хирург расставляет виртуальные импланты. Программа показывает их в виде цилиндров, которые можно двигать, поворачивать и вращать прямо на экране, проверяя расстояние до нерва, пазухи и соседних корней в реальном времени.
Каждое положение импланта программа проверяет сразу по двум критериям: достаточно ли кости вокруг него и встанет ли на него будущая коронка так, чтобы жевательная нагрузка распределялась правильно. Зафиксировать положение, которое нарушает хотя бы один параметр, программа не позволяет. Так исключается ситуация, когда имплант физически стоит в кости, но коронка на нём работает и выглядит плохо.
Угол наклона сверла и глубину погружения программа фиксирует с точностью до десятых долей градуса и миллиметра. Эти цифры переносятся дальше в геометрию отверстий будущего шаблона. Именно здесь закладывается запас точности, который потом реализует титановая гильза.
План утверждён. Дальше он превращается из файла в физический объект, который окажется во рту у пациента.
Изготовление шаблона: CAD/CAM, 3D-печать и материалы
Файл с расставленными имплантами и рассчитанными отверстиями пока остаётся только цифровым чертежом. Превратить его в физический хирургический шаблон, который хирург наденет на челюсть, позволяет технология CAD/CAM: компьютерное проектирование и компьютерное производство.
CAD, computer-aided design, означает саму работу в программе планирования: построение модели и расстановку имплантов, которую хирург уже прошёл. CAM, computer-aided manufacture, начинается там, где заканчивается CAD. Программа передаёт готовый файл на 3D-принтер или фрезерный станок, которые производят шаблон без участия зубного техника.
От выбора технологии производства и материала зависит цена шаблона, его жёсткость во рту и срок изготовления. Начнём с того, из чего физически сделана конструкция, которая окажется на челюсти пациента.
Материалы шаблона: акрил, медицинский пластик и титановые направляющие втулки
Акриловые шаблоны отливают зубные техники в лаборатории на основе гипсовой модели челюсти, по той же логике, что и капы для отбеливания. Материал стоит недорого и держит форму на время одной операции, но требует ручной работы техника, поэтому связан с классической зуботехнической лабораторией, а не с 3D-принтером.
Шаблоны из медицинского пластика вытачивают на специализированных станках по цифровому файлу, без ручной отливки. Точность здесь выше, чем у акрила. Станок повторяет геометрию цифровой модели механически, без погрешности человеческой руки.
Полимерные шаблоны печатают на 3D-принтере слоями толщиной 0,05-0,1 мм или формуют в вакуумформере, если нужна прозрачная конструкция, через которую хирург видит десну под шаблоном. 3D-печать переносит геометрию из компьютера в пластик напрямую, без промежуточных ручных этапов, поэтому клиники с принтером используют почти всегда именно ее.
В отверстия шаблона запрессовывают втулки, гильзы, которые вытачивают из титана и его сплавов. Металл выдерживает трение сверла на тысячах оборотов в минуту, не деформируется и не увеличивает диаметр отверстия со временем. Траектория сверления остаётся такой же точной на последнем импланте операции, как и на первом.
Титановые втулки ощутимо повышают стоимость шаблона по сравнению с моделью без металлических направляющих. Ради этой точности приходится жертвовать бюджетом. Конструкция без втулок дешевле, но допускает больший люфт инструмента и постепенный износ отверстия.
| Этап | Что происходит | Срок |
|---|---|---|
| КЛКТ и сканирование | Съёмка объёмного снимка челюсти и цифрового скана зубного ряда | 20-40 минут |
| Совмещение и планирование | Наложение файлов, расстановка имплантов в программе | 1-3 дня |
| Изготовление шаблона | 3D-печать, фрезеровка или отливка конструкции с втулками | 1-2 дня |
| От диагностики до готового шаблона | Полный цикл | 2-5 дней |
Эти сроки объясняют главное ограничение метода. Хирургический шаблон нельзя изготовить в день обращения пациента. На конструкцию с полным протоколом фрезеровки и печати нужно минимум двое суток даже в клинике с собственной цифровой лабораторией.
Виды хирургических шаблонов по опоре и протоколу сверления
Хирургические шаблоны различаются по двум признакам: на чём конструкция держится во рту и насколько детально она контролирует каждое сверло в процессе операции. Оба врач выбирает исходя из клинической ситуации.
От типа опоры зависит, насколько инвазивной будет установка самого шаблона. От протокола сверления зависит, сколько раз хирургу придётся менять инструмент, ориентируясь на отдельные направляющие, вместо одной универсальной гильзы.
Разберём обе классификации по отдельности, начиная с опоры: именно она определяет, какой шаблон вообще подойдёт при конкретном состоянии зубного ряда.
По типу опоры: на кость, на зубы, на слизистую
Шаблон с опорой на кость фиксируется непосредственно на костной ткани челюсти. Для его установки нужно отслоить десну и открыть доступ к кости, то есть провести полноценную хирургическую операцию с разрезом. Этот вид применяется редко именно потому, что убирает главное преимущество цифрового протокола: низкую травматичность.
Шаблон с опорой на зубы цепляется за сохранившиеся собственные зубы пациента, как капа. Вариант подходит при частичной адентии, когда рядом с зоной имплантации остаётся достаточно устойчивых зубов, способных удержать конструкцию неподвижно во время сверления.
Шаблон с опорой на слизистую оболочку держится на форме дёсен и нёба, без фиксации на зубах или кости. Это единственный вариант, применимый при полной адентии, когда во рту не осталось ни одного собственного зуба, за который можно зацепиться.
Мягкие ткани менее стабильны, чем кость или зуб, поэтому шаблон с опорой на слизистую требует более точного повторения рельефа десны при изготовлении. Малейший зазор между каппой и слизистой позволяет конструкции сдвинуться на доли миллиметра во время сверления. Производители компенсируют это дополнительными фиксирующими пинами, которые вкручивают в кость через шаблон перед началом сверления.
Выбор опоры превращается в компромисс между травматичностью установки самого шаблона и стабильностью его положения во время операции. Опора на кость даёт максимальную неподвижность конструкции ценой разреза десны. Опора на слизистую убирает разрез ценой более сложного и дорогого изготовления.
По протоколу сверления: пилотный, под каждое сверло, под полный протокол
Шаблон под пилотное сверло остаётся самым простым и недорогим вариантом. Отверстия в нём рассчитаны только под одно сверло диаметром 2-2,2 мм, которое формирует первичный канал в кости. Все последующие этапы сверления хирург выполняет уже без направляющей, ориентируясь на созданный канал.
Шаблон под каждое сверло или ключ содержит отдельный набор отверстий для каждого диаметра инструмента в протоколе имплантации. Врач меняет вкладыши или сам шаблон по ходу операции, поэтому такая конструкция обходится дороже пилотной, но контролирует не только начало канала, но и всю глубину сверления.
Шаблон под полный хирургический протокол рассчитан на конкретный набор сверл, риммеров и имплантоводов одной имплантационной системы, с ограничителями глубины на каждом инструменте. Хирург один раз приобретает набор под свою систему и дальше использует его на всех пациентах, что снижает стоимость процедуры на длинной дистанции.
Чем детальнее протокол сверления контролирует шаблон, тем меньше решений хирург принимает вручную во время самой операции. Пространства для случайной ошибки остаётся меньше.
Трансгингивальная методика и точность: что стоит за словом навигационная имплантация
При трансгингивальном способе хирург вводит внутрикостный имплант через небольшой прокол в десне, без отслаивания мягких тканей и без традиционного разреза с последующими швами. Именно эта методика стоит за термином «навигационная имплантация». Шаблон делает позицию имплантата предсказуемой настолько, что хирургу больше не нужен визуальный контроль кости через открытую рану.
При классической операции хирург открывает кость, чтобы видеть, куда именно вводит сверло. Хирургический шаблон переносит эту функцию в компьютер заранее. Раз положение, угол и глубина уже просчитаны и физически ограничены титановой втулкой, врачу не требуется смотреть на кость напрямую. Прокол десны и работа сверла через отверстие шаблона заменяют визуальный контроль.
Точность метода подтверждают клинические измерения. По данным исследования, опубликованного в 2021 году на портале «Клуб стоматологов», среднее отклонение импланта от запланированного в программе положения составило 0,63 мм в области шейки и 0,62 мм в области верхушки.
Отказ от разреза и отслаивания десны сокращает и саму операцию, и восстановление после неё. Прокол диаметром в несколько миллиметров затягивается значительно быстрее, чем рана после лоскутной операции со швами. Отёк и болезненность спадают за один-два дня вместо недели.
Метод не работает без ограничений: трансгингивальный доступ применим только там, где под шаблоном достаточно кости для запланированной позиции импланта. При выраженной атрофии костной ткани врачу всё равно приходится открывать десну для наращивания объёма кости.
Хирургический шаблон против классической имплантации: что меняется для пациента
Разница между двумя протоколами видна пациенту на следующий день после операции: по уровню боли, отёка и по тому, сколько времени заняло само вмешательство.
При классической имплантации хирург отслаивает лоскут десны, визуально осматривает кость и определяет позицию импланта по ходу операции, с поправками на особенности анатомии, которые снимок не всегда показывает во всех деталях. Такой подход требует больше времени в кресле и оставляет больше пространства для решений хирурга прямо во время операции.
Ключевые различия хорошо видны в сравнении по конкретным параметрам операции.
| Параметр | Классическая имплантация | Имплантация по хирургическому шаблону |
|---|---|---|
| Доступ к кости | Разрез и отслаивание десны | Прокол через шаблон, без разреза |
| Точность позиционирования | Определяется визуально хирургом во время операции | Рассчитана заранее, среднее отклонение около 0,6 мм |
| Длительность операции | От 40 минут до нескольких часов в зависимости от числа имплантов | От нескольких минут до часа на весь протокол |
| Восстановление | Отёк и болезненность до 7-10 дней | Дискомфорт спадает за 1-2 дня |
| Стоимость | Ниже за счёт отсутствия отдельной диагностики и шаблона | Выше на сумму диагностики, планирования и шаблона |
Эти цифры не делают классический протокол хуже во всех случаях. При одном импланте в зоне с очевидным запасом кости хирург нередко определяет позицию не хуже программы, а расходы на диагностику и шаблон не окупаются. Шаблон оправдывает свою цену там, где ошибка позиционирования стоит дорого: при нескольких имплантах одновременно, в эстетической зоне улыбки или при малом объёме кости, где миллиметр отклонения решает, приживётся имплант или нет.
Кому подходит и кому не подходит имплантация по шаблону
Показания к применению шаблона: количество имплантов, состояние кости и требования к эстетике.
Не менее важны противопоказания. Часть ограничений связана с самой методикой, часть со сроком изготовления, который не позволяет применить шаблон в экстренной ситуации.
Список ниже собирает случаи, которые встречаются в практике хирургов-имплантологов чаще всего.
Шаблон применяют:
- При полном или частичном отсутствии зубов, когда одновременно устанавливают несколько имплантов, в том числе по протоколам «Все на 4» и «Все на 6», где неправильный наклон хотя бы одного импланта из четырёх или шести срывает весь план протезирования.
- При восстановлении зубов в эстетической зоне улыбки, где положение импланта определяет форму будущей десны вокруг коронки и заметно на глаз при малейшем отклонении.
- При дефиците костной ткани, когда собственная кость пациента сохранилась не везде равномерно и нужно точно попасть имплантом в участок с достаточной плотностью, не задев соседние структуры.
- При челюстно-лицевых аномалиях и нестандартном наклоне соседних корней, когда сверление под правильным углом на глаз физически затруднено.
Шаблон не применяют:
- Когда пациенту требуется срочно восстановить зуб день в день: путь от диагностики до готового шаблона занимает минимум двое суток, и это несовместимо с немедленной имплантацией сразу после удаления зуба.
- При новообразованиях и уплотнениях на мягких тканях в зоне установки, которые мешают шаблону плотно и стабильно прилегать к слизистой.
- При выраженном рвотном рефлексе и макроглоссии, аномально крупном языке, из-за которого пациент физически не может долго удерживать шаблон во рту неподвижно.
Финальное решение о шаблоне хирург принимает по данным компьютерной томографии конкретной челюсти пациента.
Что не рассказывают о хирургических шаблонах: пять нюансов до принятия решения
Первый нюанс касается стабильности самого шаблона во время операции. Точность 0,6 мм, о которой сообщают клинические измерения, справедлива только при плотной и неподвижной фиксации конструкции на челюсти. Если шаблон сдвинулся на миллиметр из-за люфта в опоре на слизистую, погрешность сверления вырастает пропорционально этому сдвигу. Капа с отверстиями не гарантирует точность сама по себе, если закреплена плохо. При таком сдвиге риск периимплантита в перспективе растёт вместе с ошибкой позиционирования.
Второй нюанс: шаблон не исправляет ошибки диагностики, а лишь точно исполняет план, построенный на её основе. Если КЛКТ сделана на устаревшем аппарате с низким разрешением или скан выполнен с искажением прикуса, программа рассчитает позицию по неточным данным. Шаблон с той же аккуратностью перенесёт эту ошибку в кость пациента.
Третий нюанс: часть цены шаблона формирует не сама конструкция, а лицензия на программное обеспечение и услуги зуботехнической лаборатории. Клиники, которые печатают шаблоны на собственном 3D-принтере, а не заказывают их у стороннего подрядчика, обычно предлагают более короткий срок изготовления и меньшую итоговую стоимость за счёт исключения посредника.
Четвёртый нюанс касается имплантационных систем: не каждая программа планирования поддерживает каждый бренд имплантов. Если клиника работает с редкой имплантационной системой, программное обеспечение может не предложить готовый шаблон под её протокол сверления, и врачу придётся собирать план вручную по общим геометрическим параметрам.
Пятый нюанс: навигационный протокол не отменяет квалификацию хирурга, а меняет то, на что она тратится. Врач больше не оценивает положение импланта на глаз во время операции, но именно от его опыта зависит качество планирования. Выбор позиции на этапе работы с программой, для чего и нужна высокая квалификация, гарант успеха на дальнейших этапах.
Сколько стоит хирургический шаблон и из чего складывается цена
Стоимость складывается из трёх статей: диагностики, компьютерного планирования и физического изготовления шаблона. Эти статьи считают отдельно от цены самого импланта и его установки хирургом.
Диагностика включает компьютерную томографию и внутриротовое сканирование. Эти процедуры стоят одинаково независимо от того, планирует врач использовать шаблон или нет, потому что нужны для любого протокола имплантации. Планирование в программе и печать или фрезеровка конструкции с титановыми втулками добавляются к этой сумме отдельной строкой.
Дороже всего обходится шаблон под полный хирургический протокол с металлическими втулками под каждый инструмент. Ради контроля над всей глубиной сверления приходится платить за более сложную конструкцию, чем при простом пилотном шаблоне. Переплата за такую точность обычно окупается там, где цена ошибки высока: при имплантации сразу нескольких зубов или в заметной зоне улыбки.
От снимка до улыбки: что цифровое планирование меняет в решении об имплантации
Хирургический шаблон снимает часть решений с хирурга во время операции, но не заменяет его самого. Шаблон переносит момент выбора позиции импланта из операционной, где ошибку не исправить, в компьютерную программу, где план можно пересчитать сколько угодно раз без вреда для пациента.
Выбор между шаблоном и классическим протоколом упирается не в новизну технологии, а в расчёт: сколько имплантов ставится одновременно, насколько заметен результат в зоне улыбки, какой запас кости оставляет анатомия конкретного пациента. При одном импланте в благоприятных условиях переплата за цифровой протокол не всегда оправдана. При нескольких имплантах или сложной анатомии заранее просчитанный план снижает риск ошибки, которую классический протокол оставляет на усмотрение хирурга прямо во время операции.
Пациенту, который боится боли и долгого заживления и пытается побороть сомнения перед имплантацией, стоит спросить у своего хирурга не про цену шаблона, а про то, какой протокол сверления и какая опора конструкции планируются в его случае. Эти детали определяют реальную точность больше, чем сам факт использования шаблона.
Программное обеспечение для планирования продолжает точнее совмещать данные томографии и сканов, а 3D-принтеры печатают более жёсткие и тонкие конструкции за меньшее время. Разрыв между классической имплантацией и хирургическим шаблоном в ближайшие годы будет только расти. Решение, каким путём двигаться к восстановлению улыбки с помощью имплантов, стоит принимать заранее, на этапе диагностики, а не в кресле хирурга.
Список литературы
- Параскевич В. Л. Дентальная имплантология: основы теории и практики. — 3-е изд. — М.: Медицинское информационное агентство, 2011. — ISBN 978-5-8948-1743-9.
- Мушеев И. У., Олесова В. Н., Фромович О. З. Практическая дентальная имплантология: руководство. — 2-е изд., доп. — М.: Локус Станди, 2008. — 498 с.
- Такаока Р. Навигационная имплантология. — Дентакс. — 162 с. — ISBN 978-9939-9216-3-1.
- Иванов А. А. Технология изготовления и использования шаблонов на этапах планирования имплантации при протезировании на дентальных имплантатах: автореф. дис. ... канд. мед. наук: 14.01.14 / ФГБУ «Центральный научно-исследовательский институт стоматологии и челюстно-лицевой хирургии» Минздрава России. — М., 2013.
- Хафизов Р. Г., Азизова Д. А., Житко А. К., Житко Р. К. Дентальная имплантология: основы: учебно-методическое пособие. — Казань: Казанский федеральный университет, 2021. — 57 с.
